Liste der wichtigsten Ersatzteile:
1. Laserquelle - Raycus (optional MAX, JPT, IPG)
2. Laserschneidkopf - Raytools (Precitec & automatischer Fokus für Option)
3- Ein Kühlgerät.
4. Servoantrieb - LEAD-MOTION (Deutschland)
5. Reduktor - NIDEC-SHIMPO (Japan)
6. Rack - LEAN (Deutschland)
7. Führer - HIWIN (Taiwan)
8System - Cypcut
 |

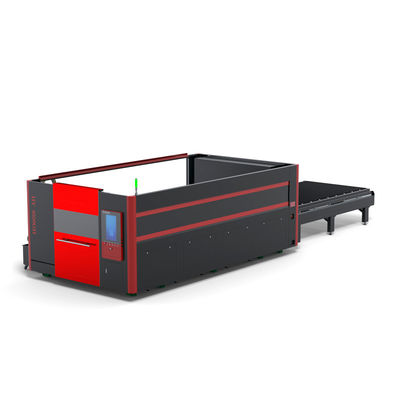

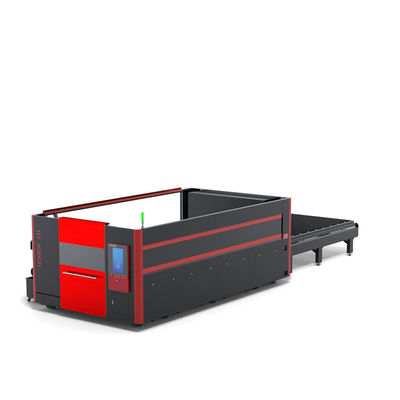

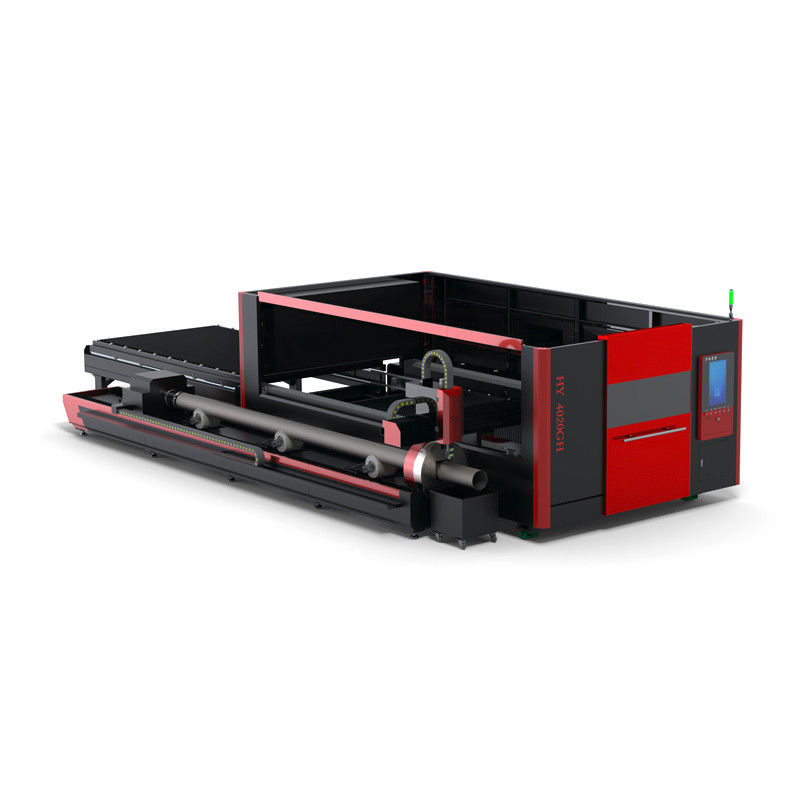

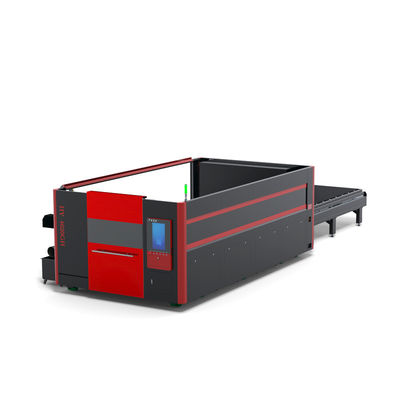

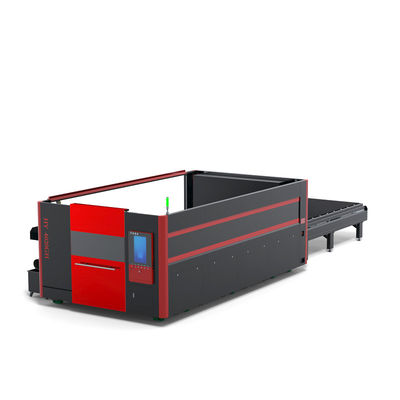

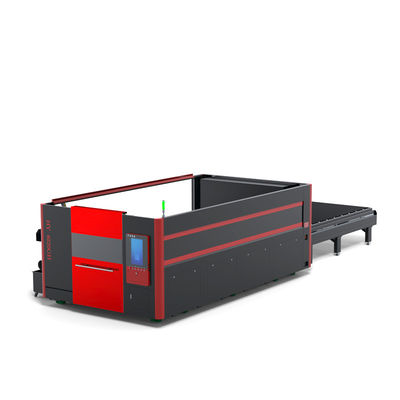

Yaskawa Servomotor Foster Gravur Modell 1 Rachel Steele Tube Video Laserschneidemaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | Chylaser |
| Zertifizierung: | ce, ISO, Sgs |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | $24,000.00/sets 1-4 sets |
| Verpackung Informationen: | Standardverpackung für die Ausfuhr |
| Zahlungsbedingungen: | T/T, L/C, Bargeld |
| Versorgungsmaterial-Fähigkeit: | 30 Satz/Sätze pro Monat |
|
Detailinformationen |
|||
| Anwendung: | Laserschneiden | Anwendbares Material: | Metall |
|---|---|---|---|
| Die Situation: | Neues | Lasertyp: | Faserlaser |
| Schnittfläche: | 3000*1500 mm | Schneidgeschwindigkeit: | 1000-26000mm/min |
| Unterstütztes Grafikformat: | AI, PLT, DXF, BMP, Dst, Dwg, LAS, DXP | Schnittdicke: | 1 bis 30 mm |
| Cnc oder nicht: | - Ja, das ist es. | Kühlmodus: | Wasserkühlung |
| Steuerungssoftware: | Cypcut | Marke der Laserquelle: | IPG/MAX |
| Laserkopfmarke: | Chylaser | Servomotormarke: | Yaskawa |
| Führungsschienenmarke: | HIWIN | Marke des Steuerungssystems: | Cypcut |
| Gewicht (Kg): | 7000 KILOGRAMM | Wichtige Verkaufspunkte: | Hochgenauigkeit |
| Gewährleistung: | 3 Jahre | Anwendbare Branchen: | Baumaterial-Geschäfte, Produktionsanlage, Maschinerie-Reparaturwerkstätten, im Kleinen |
| Maschinenprüfbericht: | Bereitgestellt | Video-Ausgangsinspektion: | Bereitgestellt |
| Gewährleistung für Kernkomponenten: | 3 Jahre | Kernkomponenten: | Laser |
| Dienstleistungen nach dem Verkauf: | On-line-Unterstützung, Feldinstallation, beauftragend und bilden, technische Videounterstützung aus | Nach Garantie-Service: | Videotechnischer Support, Online-Support, Ersatzteile, Wartungs- und Reparaturservice vor Ort |
| Standort des örtlichen Dienstes: | Kanada, USA, Frankreich, Deutschland, Vietnam, Thailand, Malaysia | Standort des Ausstellungsraums: | Keine |
| Art der Vermarktung: | Neues Produkt 2021 | Hafen: | Lianyungang |
Produkt-Beschreibung
Maschine zum Schneiden von Faserlasern
Laserschweißmaschine
CO2-SCHNEIDUNGS- und Graviermaschine
Laserreinigungsmaschine
Lasermarkierungsmaschine
PIPE LASER-SCHNEIDER-Maschine
Ein Blick auf die Merkmale
Maschine zum Laserschneiden mit CNC-Fasern
Produktspezifikationen
Komponenten | Spezifikation | Anzahl | Lieferant | |
# 1 | Lasergenerator | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 Stück | Raycus, IPG und MAX |
# 2 | Laserschneidkopf | manuelle Fokussierung | 1 Stück | Raytools |
# 3 | CNC-System | spezielles Schneidsystem CYPCUT, Höhenregelungssystem BCS100, Industrie-Persönliche Computer (IPC) | 1 Satz | Cypcut |
# 4 | CNC-System | Werkzeugmaschinenkörper, Balken, Metallbleche, Austauschplattform | 1 Satz | Chylaser |
# 5 | Übertragungssystem | Reduktor und Getriebehalter | 3 Sätze | Motoreducer und Lean |
Führungsschiene | 4Satz | Hiwin | ||
#6 | Servosystem | Fahrer und Motor | 4 Sätze | Fuji |
#7 | Kühlsystem | 1000W 1500W 2000W 3000W 4000W 6000W 8000W 12000W 20000W | 1 Stück | Hanli |
#8 | Schmiervorrichtung | elektrische Schmierpumpe | 1 Satz | Duanrun |
#9 | Proportionsventil, Magnetventil, KontrollventilGaskreislaufkomponenten | Proportionsventil, Magnetventil, Rückschlagventil | 1 Satz | SMC, AirTAC |
#10 | Elektrische Stromkreiskomponenten | Kontaktor, Schaltkreis, elektrisches Relais | 1 Satz | CHNT, Schneider |
Abmessungen und Gewicht | Gewicht | > 7000 kg |
Höchstlast | 1500 kg | |
Abmessung | 11000 2800 2200 mm | |
Abgedeckte Fläche | 31m2 | |
Leistungsparameter | Leistungstyp | 3 + 1 Phasen |
Leistungsspannung und Frequenz | 380 V 50 Hz | |
Gesamter installierter Stromverbrauch | 15 kW | |
Schutzgrad der Stromversorgung | IP40 | |
Verarbeitungsformat | Länge und Breite | 3000 mm ∼ 1500 mm |
Fahrt auf der X-Achse | 1520 mm | |
Fahrt auf der Y-Achse | 3020 mm | |
Fahrt auf der Z-Achse | 220 mm | |
Präzision | X/Y-Achse | ± 0,05 mm/m |
Wiederholungsposition der X/Y-Achse | ± 0,03 mm/m | |
Höchstbeschleunigung | 0.8G | |
Schneidparameter | Schnittdicke | Immunität - 60 mm |
Übertragung | Züge mit Servo-Gang-Rack |
Plattform und Komponenten
Zusammenbau
Erfolgreiches Projekt
Unternehmensprofil
Werkstattansicht
